Câblage catégorie 5+ pour le Nanoréseau

Le câblage Nanoréseau classique utilise du matériel à très bas coût pour l'époque, soit l'équivalent de câble HI-FI employé pour relier les appareils d'une chaîne audio entre eux. Il est composé de prises DIN 5 broches, de cinq fils simples et d'un blindage minimal.

L'usage a montré les limites de ce câblage en pratique, relativement sensible aux perturbations extérieures et très fragile sur le plan physique.

Heureusement, des progrès considérables ont été faits en termes de câblage réseau ces 30 dernières années. L'un des principales innovations pour le câble cuivre est la paire torsadée dont la principale caractéristique est que sa construction physique la rend largement imperméable aux perturbations externes. Chère au début, elle se trouve aujourd'hui a des prix très abordables : c'est le fameux câble réseau Ethernet de catégorie 4 et supérieures. Notons au passage que les travaux de recherche sur le Nanoréseau utilisaient de la paire torsadée, mais qu'elle a été abandonnée dans le produit commercial pour des raisons de coût.

Ce câble aujourd'hui bon marché est d'un luxe inouï pour notre bon vieux Nanoréseau. Voici une comparaison rapide avec la catégorie 5E, très bonne, mais supplantée aujourd'hui par les catégories 6 et 8, donc relativement bon marché :

Câblage NR classique Câblage Ethernet en paire torsadée cat. 5E
Finesse plus gros plus fin
Résistance à la fatigue mécanique faible élevée
Immunité au bruit faible très élevée
Diaphonie moyen à élevé très faible
Impédance 100 ohms 100 ohms
Atténuation 10-20 dB @ 500KHz < 1 dB @ 500 KHz
Nombre de paires 2 4
Connectique DIN5/180° RJ-45

Grâce à une impédance caractéristique identique, les deux câblages sont physiquement compatibles. L'atténuation très faible de la catégorie 5E, ainsi que son excellente résistance à la diaphonie et au bruit externe font que le signal est d'une qualité très nettement supérieure, même en utilisant la même électronique émettrice. La résistance mécanique du câble et de la prise RJ-45 sont un plus.

Fabrication des câbles

La réalisation proprement dite est simple. il suffit de prendre un câble réseau Ethernet de catégorie 5 ou supérieure avec 4 paires et de le couper au milieu pour obtenir deux câbles deux fois plus courts. On soudera une prise DIN sur chaque extrémité coupée.

Ce sont les paires 3/6 et 4/5 qui sont utilisées pour transmettre le signal. La paire 7/8 véhicule la masse et la paire 1/2 n'est pas utilisée.

Les paires torsadées sont distribuée dans le connecteur Ethernet selon deux standards, T-568A et T-568B. Attention donc à repérer les bonnes couleurs pour chaque paire. Ce qui est important, ce sont les positions (entre 1 et 8) sur le connecteur RJ-45. Certains fabricants prennent des libertés et inversent la couleur pleine et la couleur hachurée.

Le connecteur DIN 5 broches du Nanoréseau se présente ainsi :

Note: celui qui ronchonne qu'on ne comprend pas si c'est un connecteur mâle ou femelle ou dans quel sens on doit lire les pattes n'a qu'à se taire et apprendre, car il ne sait pas lire un diagramme DIN : la prise est toujours vue face avant; le 1 est à gauche quand c'est une prise femelle et à droite quand c'est une prise mâle. Donc le diagramme ci-dessus représente un connecteur mâle, celui qu'on va souder sur le câble Ethernet.

Signal Connecteur DIN Connecteur RJ-45
Données A 1 3
Données B 4 6
Masse 2 7 et 8
Horloge A 3 5
Horloge B 5 4

Si le câble Ethernet possède un blindage, on peut connecter ce dernier au blindage du connecteur DIN.

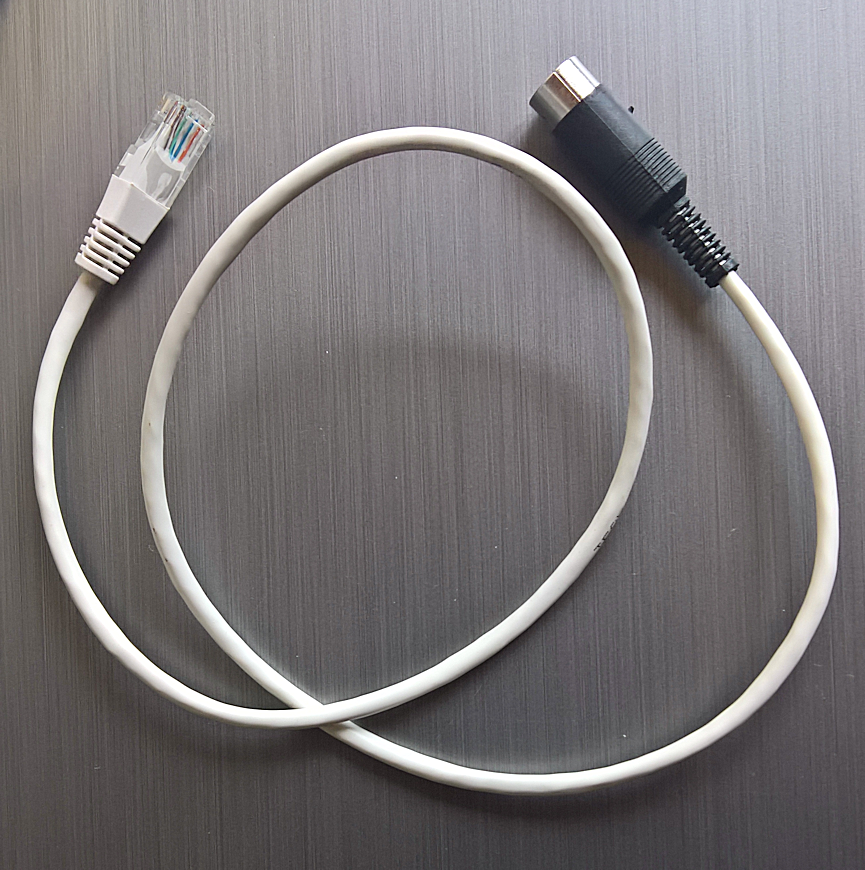

Résultat final :
