Réglage des mini-interrupteurs sur l'extension Nanoréseau

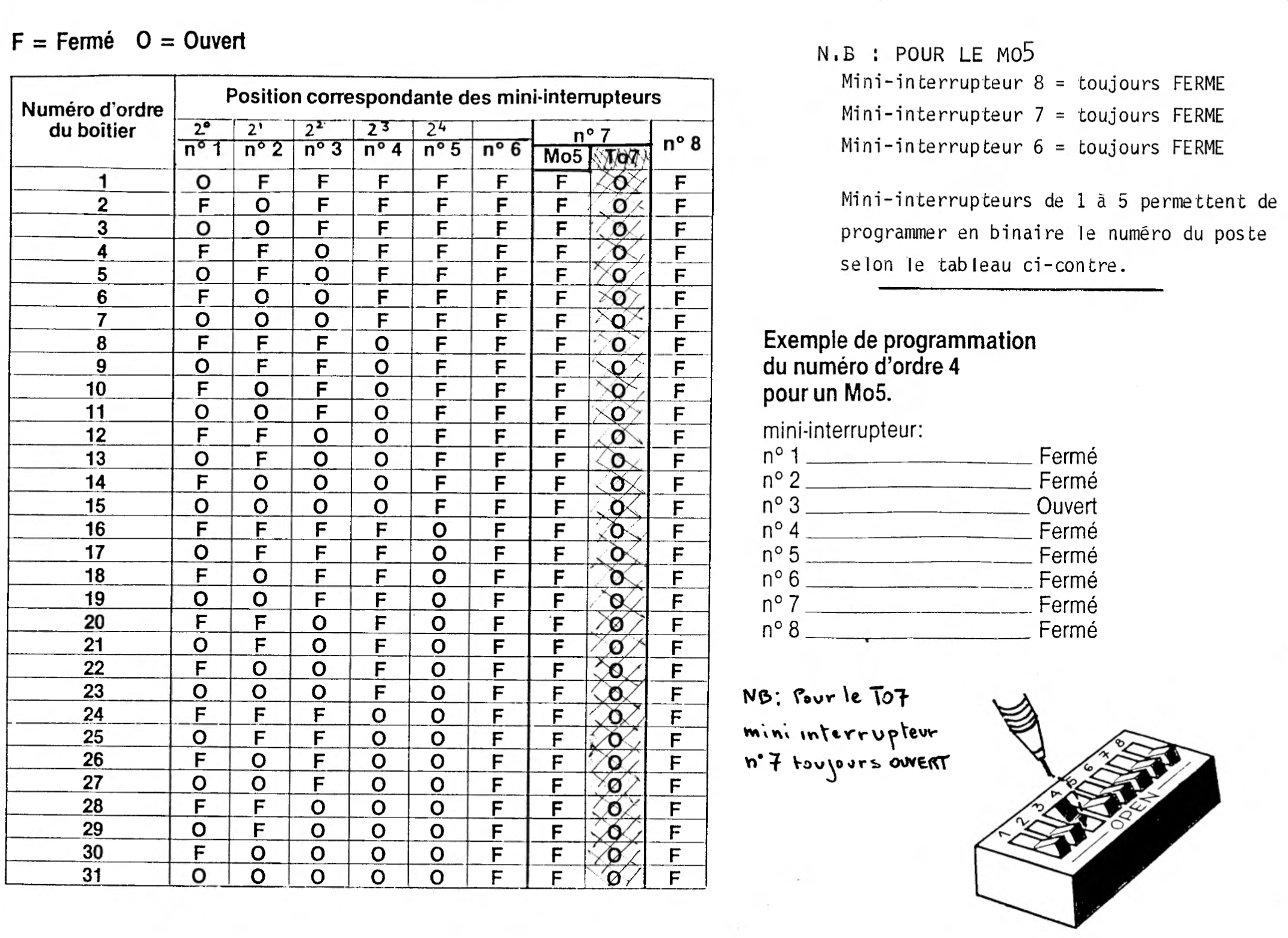

Extrait du manuel Nanoréseau : mode d'emploi :
- Les interrupteurs 1 à 5 permettent de configurer le numéro de poste entre 0 et 31. Le numéro 0 ne devrait en principe jamais être utilisé car il est réservé pour le central.
- L'interrupteur 6 n'a aucun effet.
- Les interrupteurs 7 et 8 permettent de choisir une version de ROM réseau parmi quatre. Dans le Nanoréseau déployé à l'époque, il n'y en avait que deux (MO ou TO) et donc l'interrupteur 8 devrait toujours être en position fermée.
- Si l'ordinateur équipé de l'extension Nanoréseau plante à l'allumage ou à l'appel initial, c'est probablement parce que l'interrupteur 7 (ou éventuellement 8) est mal positionné.
- Fermé signifie ON, c'est-à-dire 1 (attention : le numéro de poste est en logique inverse).

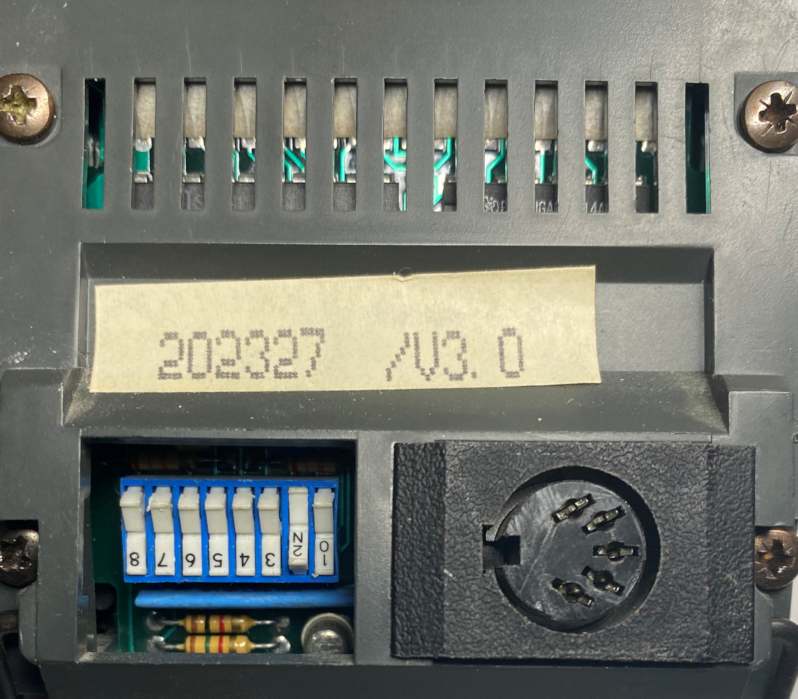

Voici un exemple concret : sur cette photographie, les interrupteurs sont tous en position fermée, sauf le deuxième. L'extension est donc configurée pour un ordinateur de type MO et le numéro de poste est 2 (logique inverse : 11101). On distingue la mention ON sur les deux premiers interrupteurs.
Sur MO, il est possible de connaître le numéro de poste en BASIC en tapant l'instruction suivante (sur TO, remplacer &HA7D8 par &HE7D8) :
PRINT PEEK(&HA7D8) 2 OK _
