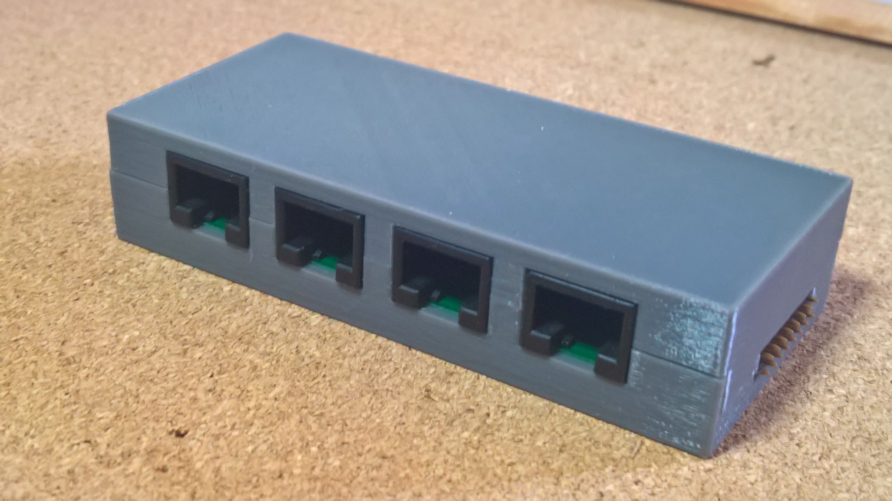

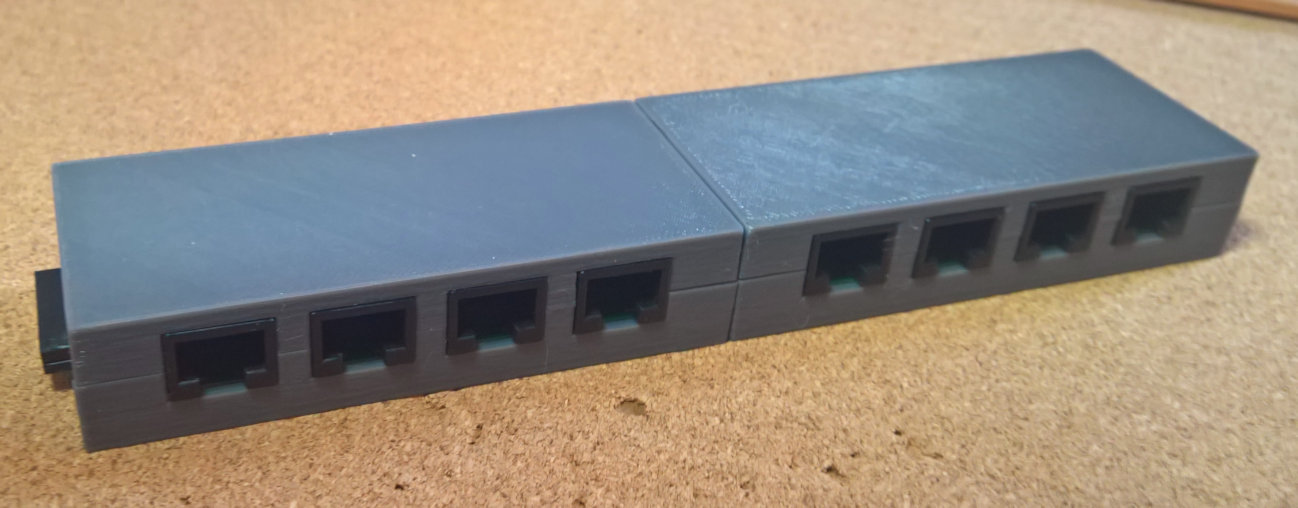

Ce mini-hub passif permet de relier jusqu'à 4 machines ensemble. Il peut être cascadé avec un autre hub pour relier plus de machines. La connectique est celle développée à partir de câbles réseau Ethernet standard. Son avantage est de concentrer l'équivalent de 4 boîtiers Nanoréseau très encombrants sur une surface de quelques centimètres carrés, avec une connectique moderne et pour un coût dérisoire.

Pour le réaliser :

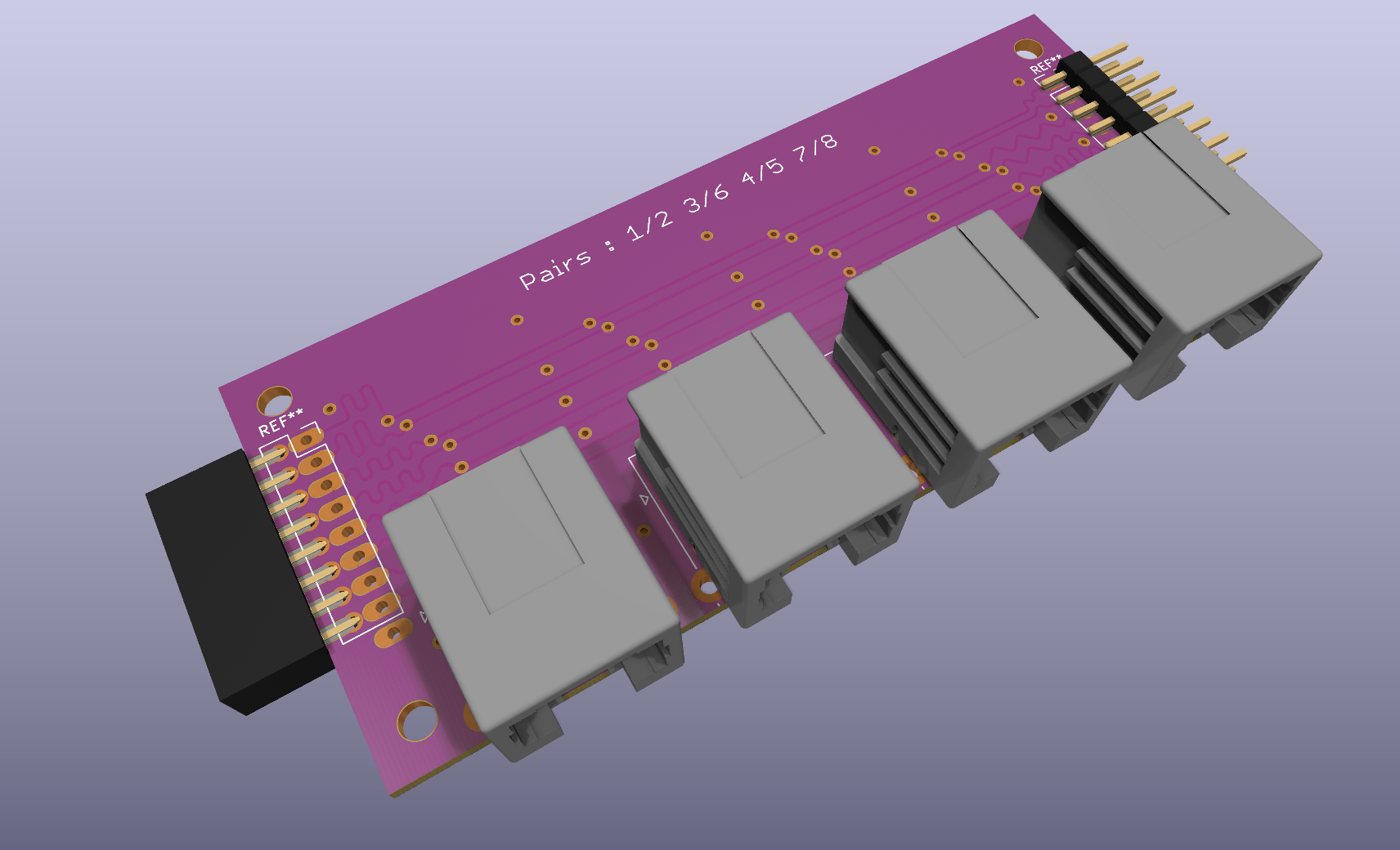

• Fichiers Gerber/Excellon pour la platine
• Fichiers STL pour le boitier

Le connecteur RJ-45 utilisé est un Amphenol / Tyco / TE 215877. Les connecteurs entre hubs sont des connecteurs standard au pas de 2.54 mm installés à cheval sur la platine.
